ШПУНТ SP-200

от по запросу руб. / м²


Ширина сечения шпунта мм 200
Глубина сечения шпунта мм 70
Толщина стенки шпунта мм 6,0
Плотность кг/м3 1500-1600
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м 378
Момент инерции сечения см4/м 2660
Максимальный допустимый момент кНм/м 9,54
Масса квадратного метра шпунта кг/м2 16

ШПУНТ SP-250

от по запросу руб. / м²*


Ширина сечения шпунта мм 250
Глубина сечения шпунта мм 103
Толщина стенки шпунта мм 9,0
Плотность кг/м3 1500-1600
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м 830
Момент инерции сечения см4/м 8565
Максимальный допустимый момент кНм/м 17,22
Масса квадратного метра шпунта кг/м2 26

ШПУНТ SP-600

от по запросу руб. / м²*


Ширина сечения шпунта мм 600
Глубина сечения шпунта мм 182
Толщина стенки шпунта мм 9,0
Плотность кг/м3 1500-1600
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м 976
Момент инерции сечения см4/м 11022
Максимальный допустимый момент кНм/м 22,42
Масса квадратного метра шпунта кг/м2 26

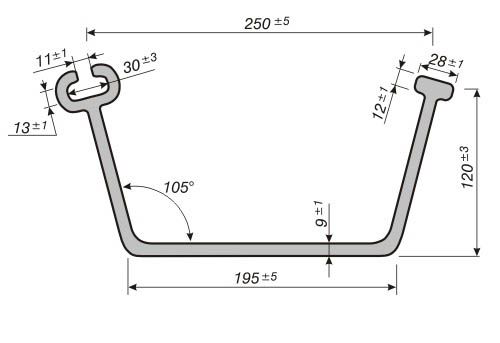

ШПУНТ G-500

от по запросу руб. / м²*


Ширина сечения шпунта мм 250
Глубина сечения шпунта мм 120
Толщина стенки шпунта мм 9,0
Плотность кг/м3 1500
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м 505,6
Момент инерции сечения см4/м 4288,4
Максимальный допустимый момент кНм/м
Масса квадратного метра шпунта кг/м2 29,2

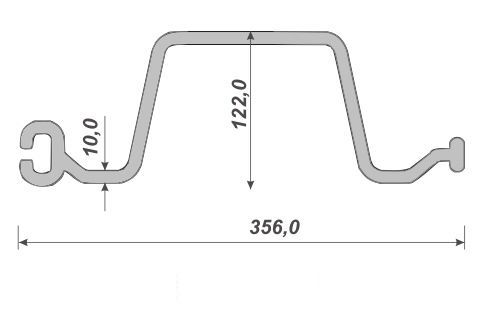

ШПУНТ G-333/10

от по запросу руб. / м²


Ширина сечения шпунта мм 356
Глубина сечения шпунта мм 122
Толщина стенки шпунта мм 10
Плотность кг/м3 1500
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м 486,88
Момент инерции сечения см4/м 3262,25
Максимальный допустимый момент кНм/м
Масса квадратного метра шпунта кг/м2 23,4

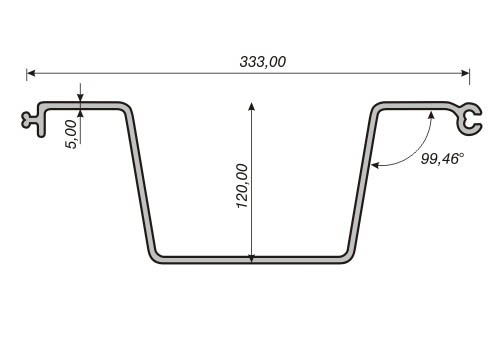

ШПУНТ G-333/6

от по запросу руб. / м²*


Ширина сечения шпунта мм 333
Глубина сечения шпунта мм 120
Толщина стенки шпунта мм 6,0
Плотность кг/м3 1500-1600
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м
Момент инерции сечения см4/м
Максимальный допустимый момент кНм/м
Масса квадратного метра шпунта кг/м2 15,4

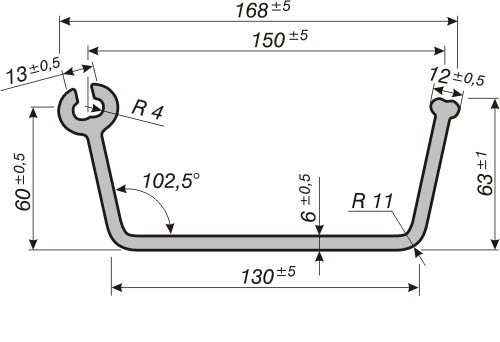

ШПУНТ G-300

от по запросу руб. / м²

Ширина сечения шпунта мм 150
Глубина сечения шпунта мм 60
Толщина стенки шпунта мм 6,0
Плотность кг/м3 1500-1600
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м 131,53
Момент инерции сечения см4/м 612,69
Максимальный допустимый момент кНм/м
Масса квадратного метра шпунта кг/м2 15,3

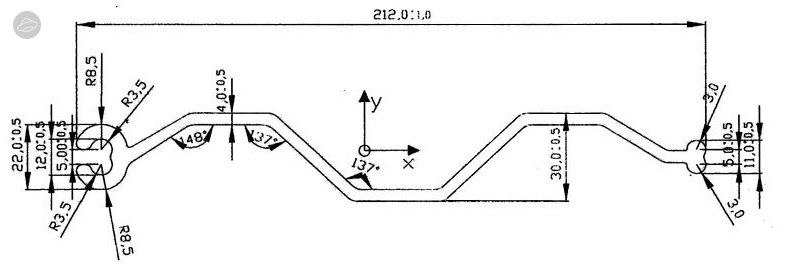

ШПУНТ G-200

от по запросу руб. / м²*


Ширина сечения шпунта мм 200
Глубина сечения шпунта мм 30
Толщина стенки шпунта мм 4,0
Плотность кг/м3 1500-1600
Устойчивость к растяжению МПа 40
Модуль упругости при растяжении МПа 2600
Модуль упругости при изгибе МПа 2600
Модуль упругости при изгибе долгосрочный МПа 1000-1500
Предел пластичности при сжатии МПа 55-60
Момент сопротивления сечения см3/м 26,13
Момент инерции сечения см4/м 45,00
Максимальный допустимый момент кНм/м
Масса квадратного метра шпунта кг/м2 8,6

Основные характеристики ПВХ и композитного Шпунта

Марка Шпунта Материал Ширина, мм Высота,  мм Толщина, мм Вес 1 м сваи, кг Вес 1 м2, кг A* — площадь сечения, см2 W* — момент сопротивления сечения, см3 J* — момент инерции сечения, см4
SP-200 ПВХ 200 70 6 2,4 16   378 2660
SP-250 ПВХ 250 103 9 6,5 26   830 8565
SP-600 ПВХ 600 182 9 6,5 26   976 11022
ШК-150УМ Композит 600 145 12 13,26 22,1 102,69 426,9 3459,4
ШК-200УМ Композит 400 200 8 12,6 31,57 146,74 976,8 9768,83
G-500 ПВХ 250 120 9 7,3 29,2 190,4 505,6 4288,4
G-200 ПВХ 200 30 4 1,7 8,6 57,1 26,13 45
G-300 ПВХ 150 60 6 2,1 15,3 113,73 131,53 612,69
G-333/6 ПВХ 333 120 6 5,13 15,4
G-333/9 ПВХ 356 122 9 7,5 22,5 175,06 486,88 3262,25
GP-5 Композит 500 119 4     57,44 213,9 1368,92
GP-6 Композит 600 145 5,5       541,4 4331,4
GP-7 Композит 500 240 7     116,02 920,96 11512,02
Геошпунт ГШ 300 ПВХ 150 60 6 2,1 15,3 113,73 322 2016,2
Геошпунт ГШ 500 ПВХ 250 120 9 7,31 29,2 196 1050 12390,9

* на 1 метр стенки

ПОДБЕРЕМ ПВХ ШПУНТ ПОД ВАШИ ЗАДАЧИ
